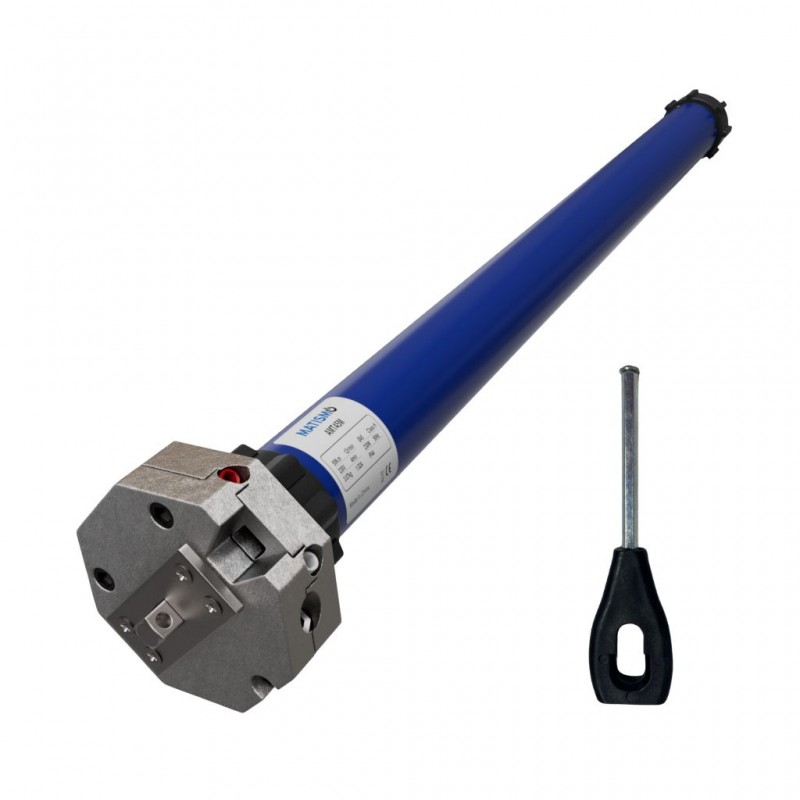

• Moteur de volet roulant avec déverrouillage AMT59M - Axe 70 mm
close
MATISMO

Moteur de volet roulant avec déverrouillage AMT59M - Axe 70 mm

AMT59M
160,03 €
TTC
Expédition sous 3 à 5 jours

✅ Moteur tubulaire Matismo AMT59M pour volets roulants — axe de 78 mm et 100 Nm de couple, jusqu'à 200 kg de volet

✅ Actionnement filaire — nécessite un bouton-poussoir ou un récepteur RF (non inclus)

✅ Système de déverrouillage de secours par manivelle — monte et descend le volet manuellement en cas de coupure de courant

✅ Fin de course mécanique, réglable pour ouvrir et fermer exactement où vous le souhaitez

✅ Tension 230 V / 50 Hz, vitesse 12 tr/min, protection IP44 — fonctionnement silencieux

✅ Compatible avec les tubes à ogive de 78 mm, adaptateur et support universel inclus

Quantité

Moteur tubulaire pour stores banne et volets roulants grands axe ogive 78 mm et 100 Nm avec déverrouillage — Matismo AMT59M

Moteur tubulaire haute charge pour stores banne de grandes dimensions et volets roulants commerciaux ou industriels avec axe ogive de 78 mm. 100 Nm de couple et jusqu'à 200 kg, avec système de déverrouillage d'urgence à manivelle pour déplacer le store ou le volet roulant manuellement en cas de coupure de courant.

Type Filaire
Axe 78 mm
Couple 100 Nm
Garantie 3 ans

Le moteur le plus puissant de la gamme Matismo avec câble

L'AMT59M est le moteur de référence pour les stores banne de grandes dimensions (coffres, semi-coffres et stores de pergola), volets roulants commerciaux de locaux et volets roulants de sécurité résidentiels avec tube ogive de 78 mm. Ses 100 Nm de couple déplacent jusqu'à 200 kg en douceur grâce à sa vitesse réduite de 12 tr/min.

Sa caractéristique différenciante est le système de déverrouillage d'urgence avec manivelle: si le courant est coupé ou si le moteur tombe en panne, vous pouvez déplacer le store ou le volet roulant manuellement en couplant la manivelle incluse. Indispensable pour les stores de grande taille et les volets roulants de sécurité de locaux.

Installation professionnelle

Raccordement simple avec câble à 4 fils

  1. Insérez le moteur dans le tube ogive du store banne ou du volet roulant en utilisant l'adaptateur pour ogive 78 mm inclus.
  2. Fixez l'ensemble au coffre du volet roulant avec le support universel et la goupille de sécurité.
  3. Raccordez le câble à 4 fils (phase, neutre, montée, descente) au bouton-poussoir ou au récepteur radiofréquence.

Fiche technique

TypeMoteur tubulaire pour stores banne et volets roulants avec actionnement par câble
ModèleMatismo AMT59M
Axe du tube (store banne ou volet roulant)Ogive de 78 mm
Diamètre du corps du moteur59 mm
Longueur du moteur66 cm
Couple maximal100 Nm
Poids maximal du volet roulantJusqu'à 200 kg
Vitesse12 tr/min
Tension230 V / 50 Hz
Puissance368 W
Ampérage1,61 A
Indice de protectionIP44
Type de commandeCâble à 4 fils vers bouton-poussoir ou récepteur RF
Fin de courseMécanique réglable
Temps de fonctionnement continu4 minutes
Câble de sortie2 m, 4 fils (phase montée, phase descente, neutre et terre)
Poids du moteur5,90 kg
CompatibilitéTubes ogive de 78 mm
Garantie3 ans
RéférenceAMT59M-100

Compatibilité et comment choisir

Avant d'acheter, vérifiez 3 choses

  1. Diamètre du tube du volet roulant : l'AMT59M est conçu pour les tubes ogive de 78 mm. Si le vôtre est différent, consultez le guide rapide à droite pour trouver le bon modèle.
  2. Type d'installation : l'AMT59M est conçu pour les volets roulants industriels, commerciaux ou grands volets roulants résidentiels (locaux, petits garages, volets de sécurité). Si votre volet roulant est un modèle résidentiel standard à tube 60 mm, l'AMT45 / AMT45S est plus qu'adapté.
  3. Type de commande : l'AMT59M s'actionne avec un bouton-poussoir ou un interrupteur mural (non inclus). Si vous préférez une télécommande, vous pouvez ajouter le récepteur RE01 ou passer à l'équivalent avec récepteur RF intégré.
⚠ Si vous avez des doutes sur la compatibilité de ce moteur avec votre volet roulant, contactez-nous avant de commander. Nous vous aidons à choisir le bon modèle.

Guide rapide de la gamme Matismo filaire

Par type de tube, couple et charge maximale du volet roulant :

  • 40 mm — AMT35: 10 Nm, jusqu'à 26 kg
  • 40 mm — AMT35S: 13 Nm, jusqu'à 31 kg
  • 40 mm — AMT35SS (ultracourt, 40,4 cm) : 10 Nm, jusqu'à 26 kg
  • 60 mm — AMT45: 20 Nm, jusqu'à 40 kg
  • 60 mm — AMT45S: 50 Nm, jusqu'à 100 kg
  • 60 mm — AMT45SS (ultracourt, 37,8 cm) : 20 Nm, jusqu'à 40 kg
  • Ogive 78 mm — AMT59M (ce moteur) industriel/grands stores banne, avec déverrouillage manuel : 100 Nm, jusqu'à 200 kg

Pour la commande par télécommande, les modèles se terminant par "R" (AMT35R, AMT45R) intègrent un récepteur RF et une télécommande d'usine.

Ce que comprend votre commande

Moteur tubulaire AMT59M avec câble de 2 m et 4 fils
Adaptateur pour tube ogive de 78 mm
Manivelle de déverrouillage d'urgence
Couronne d'entraînement
Support universel de fixation
Tige de réglage des fins de course
Manuel d'installation

Questions fréquentes

Comment savoir si j'ai besoin d'un axe de 40, 60 ou 70 mm ?
L'axe du moteur doit correspondre au diamètre intérieur du tube de votre volet roulant. Mesurez le tube de plat à plat (non en diagonale) : s'il fait 40 mm, regardez les AMT35 ; s'il fait 60 mm, les AMT45 ; s'il fait 70 mm, l'AMT59M. Dans la plupart des logements, le tube fait 40 mm ou 60 mm.
Quel couple me faut-il pour mon volet roulant ?
Le couple nécessaire dépend de la taille et du poids du volet roulant. L'AMT59M offre 100 Nm et déplace des volets roulants jusqu'à 200 kg. Si votre volet roulant pèse plus, consultez les modèles avec un couple plus élevé dans la même gamme. S'il pèse moins, le modèle de base de la gamme est plus que suffisant.
Quel bouton-poussoir ou interrupteur me faut-il pour raccorder ce moteur ?
N'importe quel bouton-poussoir de volet roulant à double touche avec neutre fonctionne. Au catalogue, nous avons l'interrupteur MIP100 avec système d'enclenchement, conçu spécifiquement pour ce type de moteurs. Vous pouvez aussi utiliser un récepteur RE01 si vous voulez commander le moteur par télécommande sans tirer de nouveau câble.
Puis-je convertir ce moteur filaire en moteur radiocommandé ?
Oui. Le récepteur RE01 se connecte entre le moteur et le courant et permet de le contrôler avec une télécommande (comme l'Essence) sans avoir à changer le moteur. C'est la solution typique si vous avez déjà installé le moteur et souhaitez ajouter une télécommande ensuite. Vous pouvez également passer directement à l'équivalent avec récepteur RF intégré : pour l'AMT59M, la version avec télécommande se distingue par la lettre 'R' à la fin du nom.
Comment régler la fin de course ?
La fin de course est mécanique, réglable avec deux vis sur la tête du moteur. Amenez le volet au point où vous voulez qu'il s'arrête à la montée et tournez la première vis jusqu'au clic ; faites de même avec la seconde vis pour le point d'arrêt à la descente. La tige de réglage incluse dans la commande facilite le réglage.
Le moteur fait-il beaucoup de bruit ?
Non. La gamme AMT est conçue pour un fonctionnement silencieux, adapté aux chambres. À titre de référence, un réfrigérateur domestique avoisine les 40 dB et ce moteur se situe à des niveaux compatibles avec ce contexte. La plupart des clients le perçoivent plus silencieux que leur ancien moteur.
Comment fonctionne le système de déverrouillage d'urgence ?
L'AMT59M comprend une manivelle avec laquelle vous pouvez déplacer le volet roulant manuellement en cas de coupure de courant ou de panne du moteur. Elle s'enclenche sur le carré de déverrouillage du moteur et vous tournez dans la direction dont vous avez besoin pour monter ou descendre le volet roulant. Utile dans les locaux commerciaux avec volets roulants de sécurité et dans les grands volets roulants résidentiels où rester bloqué à l'intérieur ou à l'extérieur peut être un problème.

Matismo est derrière chaque commande

Équipe technique disponible par téléphone, e-mail ou WhatsApp avant, pendant et après l'achat.

Garantie 3 ans WhatsApp et téléphone Fabrication en interne
MATISMO

Fiche technique

Axe
70 MM
Fins de course
Mecánicos
Fonction
Desbloqueo de emergencia

Téléchargement

AMTXXM

Manual de instalación AMTXXM

Téléchargement (364.96KB)
